CVV - 300/500V 2 lõi - 5 lõi

Mã sản phẩm: CVV - 300/500V

Cấp điện áp (Uo/U): 300/500V

Tiêu chuẩn áp dụng: TCVN 6610-4 (IEC 60227-4)

Ruột dẫn: đồng mềm (cấp 1 và cấp 2)

Cách điện và vỏ bọc: Nhựa PVC

Cách điện: xanh lá sọc vàng, xanh lam, nâu, đen, xám

Vỏ bọc: màu xám hoặc màu đen

Nhiệt độ ruột dẫn tối đa trong vận hành bình thường: 70^oC

Giá bán lẻ đề xuất: Liên hệ

0705908868

Ưu điểm
thông số kĩ thuật
Tài liệu

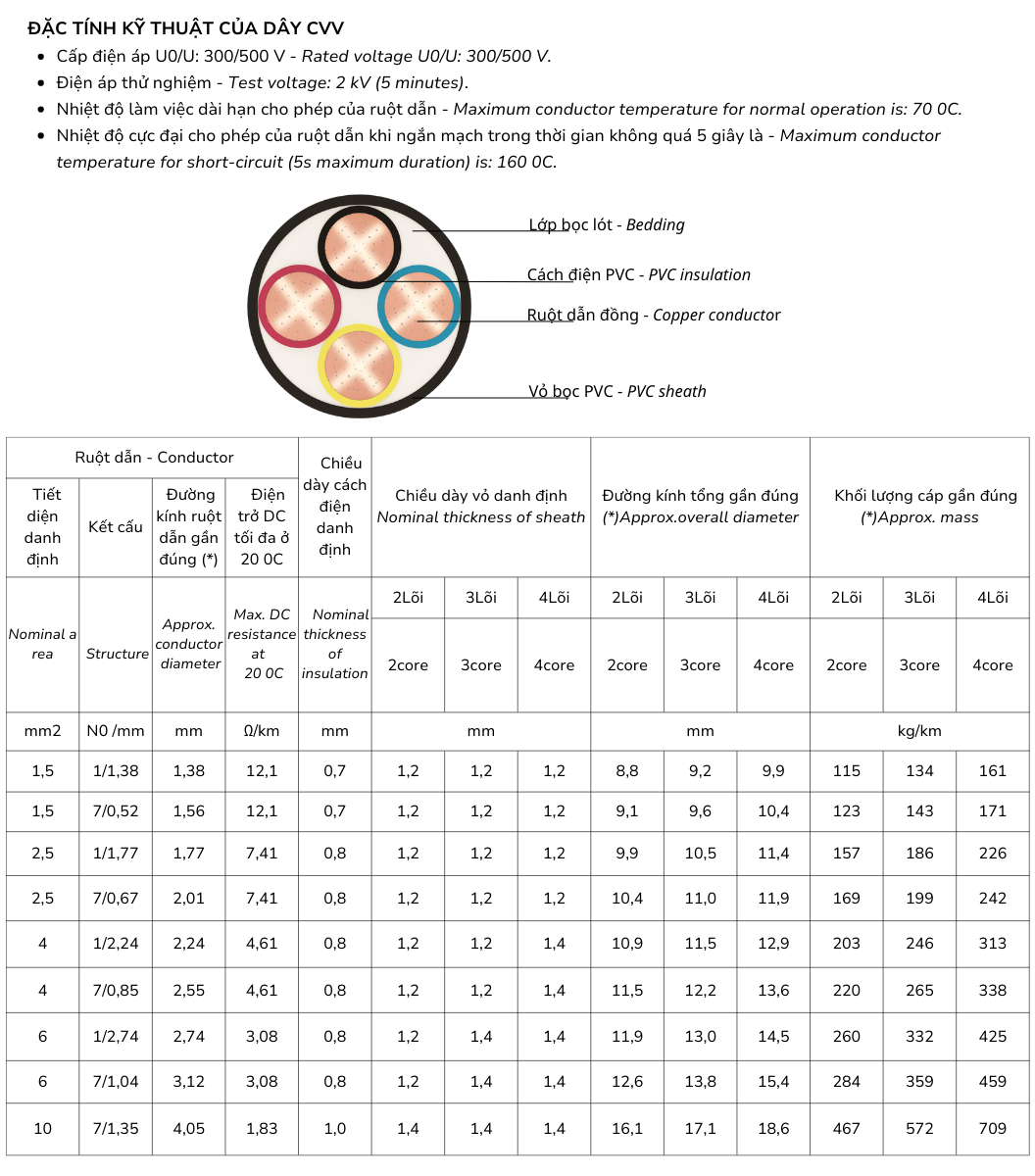

ĐẶC TÍNH KỸ THUẬT CỦA DÂY CVV

Cấp điện áp U₀/U: 300/500 V - Rated voltage U₀/U: 300/500 V.

Điện áp thử nghiệm - Test voltage: 2 kV (5 minutes).

Nhiệt độ làm việc dài hạn cho phép của ruột dẫn - Maximum conductor temperature for normal operation is: 70^OC.

Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là - Maximum conductor temperature for short-circuit (5s maximum duration) is: 160^OC.

Ruột dẫn - Conductor				Chiều dày cách điện danh định	Chiều dày vỏ danh định Nominal thickness of sheath			Đường kính tổng gần đúng () Approx.overall diameter*			Khối lượng cáp gần đúng () Approx. mass*
Tiết diện danh định	Kết cấu	Đường kính ruột dẫn gần đúng (*)	Điện trở DC tối đa ở 20⁰C	Chiều dày cách điện danh định	Chiều dày vỏ danh định Nominal thickness of sheath			Đường kính tổng gần đúng () Approx.overall diameter*			Khối lượng cáp gần đúng () Approx. mass*
Nominal area	Structure	Approx. conductor diameter	Max. DC resistance at 20⁰C	Nominal thickness of insulation	2 Lõi	3 Lõi	4 Lõi	2 Lõi	3 Lõi	4 Lõi	2 Lõi	3 Lõi	4 Lõi
Nominal area	Structure	Approx. conductor diameter	Max. DC resistance at 20⁰C	Nominal thickness of insulation	core	core	core	core	core	core	core	core	core
mm²	N⁰ /mm	mm	Ω/km	mm	mm			mm			kg/km
1,5	1/1,38	1,38	12,1	0,7	1,2	1,2	1,2	8,8	9,2	9,9	115	134	161
1,5	7/0,52	1,56	12,1	0,7	1,2	1,2	1,2	9,1	9,6	10,4	123	143	171
2,5	1/1,77	1,77	7,41	0,8	1,2	1,2	1,2	9,9	10,5	11,4	157	186	226
2,5	7/0,67	2,01	7,41	0,8	1,2	1,2	1,2	10,4	11,0	11,9	169	199	242
4	1/2,24	2,24	4,61	0,8	1,2	1,2	1,4	10,9	11,5	12,9	203	246	313
4	7/0,85	2,55	4,61	0,8	1,2	1,2	1,4	11,5	12,2	13,6	220	265	338
6	1/2,74	2,74	3,08	0,8	1,2	1,4	1,4	11,9	13,0	14,5	260	332	425
6	7/1,04	3,12	3,08	0,8	1,2	1,4	1,4	12,6	13,8	15,4	284	359	459
10	7/1,35	4,05	1,83	1,0	1,4	1,4	1,4	16,1	17,1	18,6	467	572	709

– (*) : Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

– (*) : Reference value - This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.
